技術領域

本實用新型涉及一種供水系統，具體涉及一種供水穩定的管道直飲水系統。

背景技術

國內管道直飲水行業自1996年推行，發展至今已有21年歷史，因其水質優良、使用便捷、成本低廉等優勢受到廣泛重視。針對小區居民用水，由于一直以來從設備生產到工程設計都無標準可依，致使管道直飲水工程建設問題頗多，在系統供水穩定的循環系統結構處理上更是如此。

現有技術方案普遍強調從水質處理方面進行突破，而對水流分配與壓力平衡方面不夠重視，加之施工存在技術不規范問題，從而難以保持室內外管網的供水平衡，導致許多管道直飲水系統建成后終因循環效果差而無法正常運行。雖然自1908年起開始實施的《管道直飲水系統技術規程》(編號：CJJ110-1906)對管道直飲水供水管網系統循環做了相關要求，但因?yàn)槠湟?guī)范不夠明確具體、現有技術中也沒有合適的供水系統結構解決這一技術問題，致使現實生活中直飲水的供水穩定性不高，居民使用不方便的同時，對施工成本造成極大浪費。

發明內容

本實用新型的目的在于提供一種結構簡單、易于實施且供水穩定的管道直飲水系統。

為實現上述目的，本實用新型采用的技術方案是：一種供水穩定的管道直飲水系統，包括管道直飲水供回水管網與管道直飲水殺菌系統；管道直飲水供回水管網包括系統供水總管、系統回流總管、各供水干管、各回流干管、進水減壓穩壓閥、直飲水專用水嘴、流量平衡閥、回流減壓穩壓閥、倒流防止器，所述的系統供水總管與各供水干管、各回流干管、系統回流總管依次相連；其中各供水干管上依次連接進水減壓穩壓閥、直飲水專用水嘴，各回流干管上依次連接流量平衡閥、回流減壓穩壓閥、倒流防止器；所述直飲水專用水嘴在每個供水干管上至少設置一個。

優選的，所述的系統供水總管和系統回流總管沿建筑物地面或地下設置，所述各供水干管和各回流干管之間并聯設置。

本實用新型的有益效果集中體現在，供水穩定，且結構簡單、易于實施，可有效降低施工成本。具體表現在，系統各供水干管起端設置進水減壓穩壓閥，可保證各供水干管水壓的穩定、降低管網造價和運行費用；各回流干管末端依次設流量平衡閥、回流減壓穩壓閥和倒流防止器，其中流量平衡閥與回流減壓閥相接，可保證各供水干管的回水壓力與回流總管的壓力基本一致，倒流防止器可避免因系統其他供水建筑物供水或回流壓力變化時對本供水建筑物產生影響；同時為均衡管網水壓，供水管網各供水干管和各回流干管之間并聯設置，這樣在系統工作時，有利于減小泵站前管網水量、水壓，改善管網運行條件，并降低輸水能耗費用。與現有技術進行比較，此供水系統具有技術措施明確、易于實施、維護方便、實施效果好、施工成本低等優點。

附圖說明

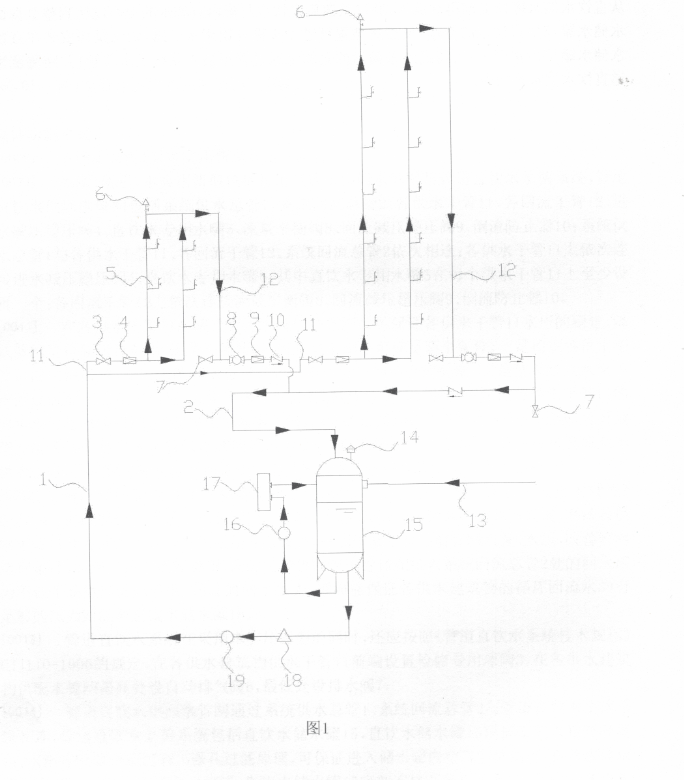

圖1是管道直飲水系統結構示意圖。

具體實施方式

下面結合圖1對本實用新型作進一步說明。

如圖1所示，本實用新型包括管道直飲水供回水管網與管道直飲水殺菌系統，管道直飲水供回水管網包括系統供水總管1、系統回流總管2、各供水干管11、各回流干管12、進水減壓穩壓閥4、直飲水專用水嘴5、流量平衡閥8、回流減壓穩壓閥9、倒流防止器10；系統供水總管1與各供水干管11、各回流干管12、系統回流總管2依次相連；各供水干管11上依次連接進水減壓穩壓閥4、直飲水專用水嘴5，其中直飲水專用水嘴5在每個供水干管11上至少設置一個；各回流干管12上依次連接流量平衡閥8、回流減壓穩壓閥9、倒流防止器10。

在各供水干管11起端設置進水減壓穩壓閥4，可保證各供水干管11水壓的穩定、降低管網造價和運行費用。流量平衡閥8的流量調節結果可滿足兩個條件，一是控制各供水干管11的回流流量，保證系統供水總量在各供水干管11間的合理分配，二是使系統供水泵不致因過流而無法正常運行；流量平衡閥8與回流減壓穩壓閥9相接，可保證各供水干管11的回水壓力與系統回流總管2的壓力基本一致。倒流防止器10接于各回流干管12尾端，可有效避免因系統其他供水干管供水或回流壓力變化時，系統回流總管2的循環回流水倒流至本供水干管，同時也可避免因此而造成的對其他供水干管供水或回流壓力的影響。

所應用的管道直飲水系統供水泵供水壓力需符合《管道直飲水系統技術規程》CJJ110-1906的規定，系統供水總管1和系統回流總管2沿建筑物地面或地下設置，系統各供水干管11和各回流干管12之間采用并聯設置，有利于減小泵站前管網水量、水壓，改善管網運行條件，并降低輸水能耗費用，同時可使各回流干管12在接入系統回流總管2處的回水壓力不低于系統回流總管2在該處的回水壓力，因而能保證各供水建筑物的循環回流水均有足夠的壓力回流至直飲水儲水罐15。

管道直飲水系統在采用本實用新型的同時，還應按照《管道直飲水系統技術規程》CJJ110-1906的規定，在各供水建筑物供水干管11前端設置檢修專用球閥3，在各供水建筑物供配水管網最高處設自動排氣閥6，最低處設排水閥7。

管道直飲水供回水管網通過系統供水總管1、系統回流總管2與管道直飲水殺菌系統相連。管道直飲水殺菌系統包括直飲水儲水罐15，直飲水儲水罐15頂部安裝水箱呼吸器14，水箱呼吸器14通過利用微孔過濾原理，可保證進入儲水罐內空氣的清潔度；直飲水儲水罐15上側與系統原水管道13相連；直飲水儲水罐15底部連接兩條出水管道，其中一條出水管道通過依次連接循環泵16、高壓放電式臭氧發生器17與直飲水儲水罐15形成一個循環回路，另一條出水管道依次連接反滲透裝置18、供水泵19后與系統供水總管1相連；直飲水儲水罐15頂部與系統回流總管2相連，直飲水可由管道直飲水供回水管網通過后從系統回流總管2再次進入直飲水儲水罐15，使未能及時飲用的水得到及時處理，保證水質的可靠。

管道直飲水殺菌系統中，循環泵16通過管道與直飲水儲水罐15相連，將直飲水儲水罐15內直飲水抽出并泵入高壓放電式臭氧發生器17進行殺菌，殺菌后的直飲水通過管道從直飲水儲水罐15上部再次流入，通過殺菌后直飲水與罐內直飲水的混合以達到整個直飲水儲水罐15中直飲水的殺菌。反滲透裝置可進一步提升飲用水口感。供水泵19安裝在直飲水儲水罐15出水管上，可將經過殺菌后的直飲水通過管道泵入系統供水總管1并回流至管道直飲水供水管網中。
